網(wǎng)站地圖
關(guān)注微信
聯(lián)系我們
返回列表頁
PE底漆系列
產(chǎn)品特性：該漆固含量高，豐滿度好。一次涂裝可厚涂，施工效率高，干燥迅速、硬度高、打磨性好、表面細(xì)滑、附著力好，不易流掛、滲陷少、耐溫變性及耐化學(xué)性好、易施工，適用于實(shí)木及夾板、貼紙家具，特別適用于花板、中纖板制作的家具，其高質(zhì)、低耗、省時(shí)、低污染以及綜合性能為一般PU底漆無法比擬的。
立即咨詢
聯(lián)系熱線 0757-22905612
PE底漆系列
具體品種有：
1、產(chǎn)品特性：
該漆固含量高，豐滿度好。一次涂裝可厚涂，施工效率高，干燥迅速、硬度高、打磨性好、表面細(xì)滑、附著力好，不易流掛、滲陷少、耐溫變性及耐化學(xué)性好、易施工，適用于實(shí)木及夾板、貼紙家具，特別適用于花板、中纖板制作的家具，其高質(zhì)、低耗、省時(shí)、低污染以及綜合性能為一般PU底漆無法比擬的。
2、使用方法：
（1） 白坯表面如果太粗糙，則需要對白坯進(jìn)行干磨，然后刮PE膩?zhàn)?，干后磨透?br /> （2） 噴涂不飽和聚脂漆之前，必須對白坯進(jìn)行有效的封閉，使用本廠優(yōu)質(zhì)封閉底漆“底得寶”刷涂一次，干后輕磨，能有效地清除木毛刺，提高底材硬度，加強(qiáng)底材與底漆之間附著力。減少底漆用量而不會(huì)增加整套材料的總成本，一舉數(shù)得。
（3）白坯→打磨→ 膩?zhàn)?rarr;打磨→底得寶→打磨→噴PE底漆→打磨→噴涂PU或PE各式面漆
（4） PE底漆由多組份構(gòu)成，底漆、促進(jìn)劑（藍(lán)水）、引發(fā)劑（白水）稀釋劑，分裝出售，使用時(shí)按重量比正確混合并過濾進(jìn)行噴涂。
（5） 混合方式是將底漆分成兩份，一份加入引發(fā)劑（白水）、適量稀釋劑攪拌為A；另一份加入促進(jìn)劑（藍(lán)水）、適量稀釋劑攪拌為B備用。噴涂前各取同等重量的A和B混合攪拌、過濾，立即噴涂。
（6） 每次將A和B等量混合攪拌，以剛好一噴壺為宜，過濾后即噴涂于已用“底得寶”封閉好的白坯上，一般噴涂兩個(gè)“十字”即可，噴一道（一個(gè)“十字”）之后，一般間隔5~10分鐘可噴下一道。配比正確時(shí)，指觸表干時(shí)間不大于40分鐘（溫度25℃），出現(xiàn)大的誤差時(shí)，要反復(fù)檢查，調(diào)配重量比以達(dá)正常。
（7） 施工配比表（相對濕度75%）
3、注意事項(xiàng)：
（1） 不能使用蟲膠漆作為PE系列底漆的封閉底漆,否則會(huì)影響底漆的附著力及耐熱性。
（2） 該底漆結(jié)構(gòu)緊密，表面不需刻意打磨得很滑，否則會(huì)影響漆的附著力。打磨時(shí)注意不要把邊、角嚴(yán)重磨穿，如嚴(yán)重磨穿時(shí)要補(bǔ)漆。
（3） 藍(lán)、白水及稀釋劑的用量要根據(jù)溫、濕及季節(jié)性要求調(diào)整，環(huán)境溫度低，施工要求快，可適當(dāng)加大藍(lán)、白水用量，反之則減；濕度高，而濕度變化不大時(shí)，加大藍(lán)水用量效果明顯。
（4） 藍(lán)、白水加入量是有限的，加入太少，漆膜效聯(lián)不足，硬化慢，打磨困難，綜合性能不佳；而加入太多，使漆膜交聯(lián)加快，混合后的油漆使用期短，易堵塞噴槍，成膜以后易產(chǎn)生裂紋。
（5） 稀釋劑的加入量根據(jù)施工條件（白坯形狀，溫、濕度，噴槍規(guī)格，立面噴涂還是平面噴涂）的不同而調(diào)節(jié)，以達(dá)到理想噴涂粘度、噴涂厚度、流平性好、無流掛等目的，其加入量寧少勿多，否則會(huì)導(dǎo)致干燥及打磨困難。
（6） 連續(xù)施工時(shí)，應(yīng)該常用稀釋劑清洗噴槍，噴壺及管道，洗凈舊漆，然后重新調(diào)漆使用，施工完畢必須徹底清洗全套設(shè)備。、
（7） 切實(shí)注意藍(lán)、白水不能直接混合。
（8） 混合后的油漆（25℃）應(yīng)在10分鐘內(nèi)用完。
4、包裝與貯存
包裝：采用4kg、20kg鐵罐包裝。
貯存：放在陰涼、干燥、通風(fēng)處儲(chǔ)存，保質(zhì)期為半年。
具體品種有：

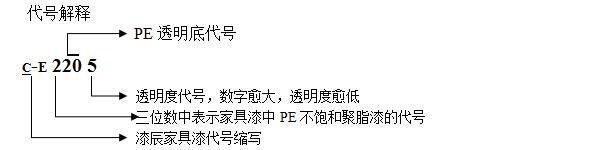

| 品 種 | 型 號(hào) | 名 稱 |
|
PE 底 漆 |
C-E2205 | PE水晶透明底漆 |
| C-E2206 | PE特清透明底漆 | |
| C-E2207 | PE優(yōu)質(zhì)透明底漆 |
| 品 種 | 型 號(hào) | 名 稱 |
|
PE 底 漆 |
C-E2208 | PE高固透明底漆 |
| C-E2601 | PE高遮蓋白底漆 | |
| C-E2601 | PE白底漆 |
1、產(chǎn)品特性：
該漆固含量高，豐滿度好。一次涂裝可厚涂，施工效率高，干燥迅速、硬度高、打磨性好、表面細(xì)滑、附著力好，不易流掛、滲陷少、耐溫變性及耐化學(xué)性好、易施工，適用于實(shí)木及夾板、貼紙家具，特別適用于花板、中纖板制作的家具，其高質(zhì)、低耗、省時(shí)、低污染以及綜合性能為一般PU底漆無法比擬的。
2、使用方法：
（1） 白坯表面如果太粗糙，則需要對白坯進(jìn)行干磨，然后刮PE膩?zhàn)?，干后磨透?br /> （2） 噴涂不飽和聚脂漆之前，必須對白坯進(jìn)行有效的封閉，使用本廠優(yōu)質(zhì)封閉底漆“底得寶”刷涂一次，干后輕磨，能有效地清除木毛刺，提高底材硬度，加強(qiáng)底材與底漆之間附著力。減少底漆用量而不會(huì)增加整套材料的總成本，一舉數(shù)得。
（3）白坯→打磨→ 膩?zhàn)?rarr;打磨→底得寶→打磨→噴PE底漆→打磨→噴涂PU或PE各式面漆
（4） PE底漆由多組份構(gòu)成，底漆、促進(jìn)劑（藍(lán)水）、引發(fā)劑（白水）稀釋劑，分裝出售，使用時(shí)按重量比正確混合并過濾進(jìn)行噴涂。
（5） 混合方式是將底漆分成兩份，一份加入引發(fā)劑（白水）、適量稀釋劑攪拌為A；另一份加入促進(jìn)劑（藍(lán)水）、適量稀釋劑攪拌為B備用。噴涂前各取同等重量的A和B混合攪拌、過濾，立即噴涂。
（6） 每次將A和B等量混合攪拌，以剛好一噴壺為宜，過濾后即噴涂于已用“底得寶”封閉好的白坯上，一般噴涂兩個(gè)“十字”即可，噴一道（一個(gè)“十字”）之后，一般間隔5~10分鐘可噴下一道。配比正確時(shí)，指觸表干時(shí)間不大于40分鐘（溫度25℃），出現(xiàn)大的誤差時(shí)，要反復(fù)檢查，調(diào)配重量比以達(dá)正常。
（7） 施工配比表（相對濕度75%）
| 溫 度 | 參考配比(漆：藍(lán)水：白水) |
| 10℃~15℃ | 100kg：2.2 kg：2.5 kg或100 kg：2.4L：2.3L |
| 15℃~18℃ | 100kg：2.0kg：2.3kg或100 kg：2.2L：2.05L |
| 18℃~20℃ | 100kg：1.8g：2.2kg或100 kg：2.0L：1.95L |
| 20℃~25℃ | 100kg：1.6g：2.1kg或100 kg：1.75L：1.85L |
| 25℃~30℃ | 100kg：1.5g：2.0kg或100 kg：1.65L：1.75L |
| 30℃~35℃ | 100kg：1.3g：1.8kg或100 kg：1.4L：1.6L |
| 備 注 |
濕度減少時(shí)，藍(lán)水量可酌量減少； 濕度增大時(shí)，藍(lán)水量可酌量增加。 |
（1） 不能使用蟲膠漆作為PE系列底漆的封閉底漆,否則會(huì)影響底漆的附著力及耐熱性。
（2） 該底漆結(jié)構(gòu)緊密，表面不需刻意打磨得很滑，否則會(huì)影響漆的附著力。打磨時(shí)注意不要把邊、角嚴(yán)重磨穿，如嚴(yán)重磨穿時(shí)要補(bǔ)漆。
（3） 藍(lán)、白水及稀釋劑的用量要根據(jù)溫、濕及季節(jié)性要求調(diào)整，環(huán)境溫度低，施工要求快，可適當(dāng)加大藍(lán)、白水用量，反之則減；濕度高，而濕度變化不大時(shí)，加大藍(lán)水用量效果明顯。
（4） 藍(lán)、白水加入量是有限的，加入太少，漆膜效聯(lián)不足，硬化慢，打磨困難，綜合性能不佳；而加入太多，使漆膜交聯(lián)加快，混合后的油漆使用期短，易堵塞噴槍，成膜以后易產(chǎn)生裂紋。
（5） 稀釋劑的加入量根據(jù)施工條件（白坯形狀，溫、濕度，噴槍規(guī)格，立面噴涂還是平面噴涂）的不同而調(diào)節(jié)，以達(dá)到理想噴涂粘度、噴涂厚度、流平性好、無流掛等目的，其加入量寧少勿多，否則會(huì)導(dǎo)致干燥及打磨困難。
（6） 連續(xù)施工時(shí)，應(yīng)該常用稀釋劑清洗噴槍，噴壺及管道，洗凈舊漆，然后重新調(diào)漆使用，施工完畢必須徹底清洗全套設(shè)備。、
（7） 切實(shí)注意藍(lán)、白水不能直接混合。
（8） 混合后的油漆（25℃）應(yīng)在10分鐘內(nèi)用完。
4、包裝與貯存
包裝：采用4kg、20kg鐵罐包裝。
貯存：放在陰涼、干燥、通風(fēng)處儲(chǔ)存，保質(zhì)期為半年。
地址：佛山市順德高新區(qū)（容桂）新有中路8號(hào)尚鋼模具工業(yè)城A1區(qū)二層A1-333
電話：0757-22905612
郵箱：905519363@qq.com
